系统技术亮点
2026/3/4
三维扫描方式详解
三种专业的扫描技术，满足不同工业场景的需求，实现效率、三维数据采集

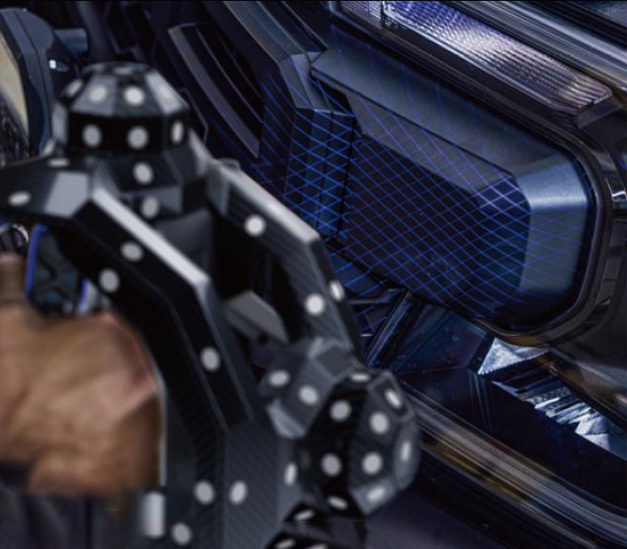

智能光学跟踪技术
智能光学跟踪技术
跟踪扫描
采用专业的智能光学跟踪技术，无需粘贴标记点即可进行扫描，大幅缩短了扫描前的准备工作时间。
- 非接触式扫描，保护工件表面
- 实时跟踪定位，数据连续性
- 适用于复杂曲面和精细结构
多站点数据拼接
多站点数据拼接
多站扫描
仅需五个公共全局点坐标即可实现两站数据快速拼接，支持大尺寸工件的拼接与完整数据采集。
- 支持大范围、多角度扫描
- 高精度数据对齐与融合
- 减少设备移动次数，提高效率
独立操作自由便捷
独立操作自由便捷
标记点扫描
Scanner可独立使用，对物体进行标记点扫描，操作自由便捷，适用于各种复杂工业环境。
- 设备独立工作，无需额外跟踪器
- 适应性强，可在狭窄空间操作
- 快速设置，即插即用
三种扫描方式对比
跟踪扫描
准备工作 无需标记点
适用场景 复杂曲面、精细部件
设备要求 需要跟踪设备
数据拼接 实时自动拼接
多站扫描
准备工作 需要全局点坐标
适用场景 大尺寸工件、多角度需求
设备要求 需要多站定位
数据拼接 五个公共点拼接
标记点扫描
准备工作 需要粘贴标记点
适用场景 狭窄空间、独立操作
设备要求 Scanner独立工作
数据拼接 基于标记点拼接
两种扫描模式: 支持30束激光交叉线和单束激光一字线两种扫描模式，满足多种任务需求
针对不同扫描场景和物体特性，提供两种专业的扫描模式，实现效率、三维数据采集
30束激光交叉线扫描模式
通过密集的30束蓝色激光交叉线网格，实现大面积扫描，特别适用于黑色、反光及金属物体的无标记点直接扫描。
- 适用于黑色、反光及金属物体
- 无需粘贴标记点，直接扫描
- 大面积扫描，节省时间
- 密集网格数据完整性
单帧精度高达0.02mm
单束激光一字线扫描模式
采用单束蓝色激光一字线，专注于深孔、深槽等狭窄区域的精细扫描，提供极高的单帧精度。
- 适用于深孔、深槽等狭窄区域
- 精细扫描，细节捕捉能力强
- 单线扫描减少数据处理复杂度
- 适用于复杂几何形状的内部结构
单帧精度高达0.02mm
扫描模式对比
适用场景
大面积平面
30束激光交叉线模式适合大面积、平面或规则曲面的快速扫描
扫描精度
0.02mm
两种模式均提供高达0.02mm的单帧精度，满足工业级测量需求
适用场景
狭窄复杂区域
单束激光一字线模式适合深孔、深槽等狭窄复杂区域的精细扫描
